Plenum Motorizzati
Plenum isolato per unità canalizzate realizzato su misura realizzato in acciaio lamierato zincato e con isolamento in PE espanso.
Il plenum è dotato di 2, 3 oppure 4 attacchi circolari DN125 mm a cui verrà assemblata la serranda motorizzata CLDF/T da 125mm e servomotore LM24A in modalità onoff.
Il servomotore della serranda è alimentato a 24 volts e si attiverà in base alle richieste di temperatura delle zone e sarà comandato dalla termoregolazione SINUM.
Inoltre il plenum è dotato di serranda di sovrappressione circolare che in caso di funzionamento di una sola zona eviterà l’incremento della pressione dei condotti.
Opzionale: raccordo quadro tondo da 160mm per ingresso VMC
Aeris Kit distribuzione aria per 2 zone
Pz.2 Bocchetta di mandata doppio filare 400X150 RAL 9016 cod. BO22164015
Pz.2 Plenum isolato per bocchetta PQ.00, L=400mm, H=150mm, W=150mm, 1x DN
125M attacco poststeriore cod. PQ40153031I
Pz.4 Fascette stringitubo dn 125 Pz.1 GFO.PF – Griglie di mandata/ripresa a fori
portafiltro 500X400
Aeris Kit distribuzione aria per 3 zone
Pz.3 Bocchetta di mandata doppio filare 400X150 RAL 9016 cod. BO22164015
Pz.3 Plenum isolato per bocchetta PQ.00, L=400mm, H=150mm, W=150mm, 1x DN
125M attacco poststeriore cod. PQ40153031I
Pz.6 Fascette stringitubo dn 125 Pz.1 GFO.PF – Griglie di mandata/ripresa a fori
portafiltro 500X400
Aeris Kit distribuzione aria per 3 zone
Pz.3 Bocchetta di mandata doppio filare 400X150 RAL 9016 cod. BO22164015
Pz.3 Plenum isolato per bocchetta PQ.00, L=400mm, H=150mm, W=150mm, 1x DN
125M attacco poststeriore cod. PQ40153031I
Pz.6 Fascette stringitubo dn 125 Pz.1 GFO.PF – Griglie di mandata/ripresa a fori
portafiltro 500X400
Aeris Kit distribuzione aria per 4 zone
Pz.3 Bocchetta di mandata doppio filare 400X150 RAL 9016 cod. BO22164015
Pz.3 Plenum isolato per bocchetta PQ.00, L=400mm, H=150mm, W=150mm, 1x DN
125M attacco poststeriore cod. PQ40153031I
Pz.6 Fascette stringitubo dn 125 Pz.1 GFO.PF – Griglie di mandata/ripresa a fori
portafiltro 500X400
Tubo flessibile
Realizzato in in alluminio isolato afonico
TA44030300 – TUBO FLESSIBILE IN ALL.ISOLATO-AF DN.127 ML. 10
TA44030500 – TUBO FLESSIBILE IN ALL.ISOLATO-AF DN.160 N.1
Plenum ripresa dal basso
Plenum di ripresa dal basso per canalizzate ad espansione diretta, da collegare direttamente alla ripresa della canalizzata senza ulteriori raccordi.
Dimensioni variabili sulla base della canalizzata scelta, altezza 230cm.
Con apertura 600×400 mm per inserimento griglia portafiltro di ripresa fornita con kit ditribuzione KITDISTR

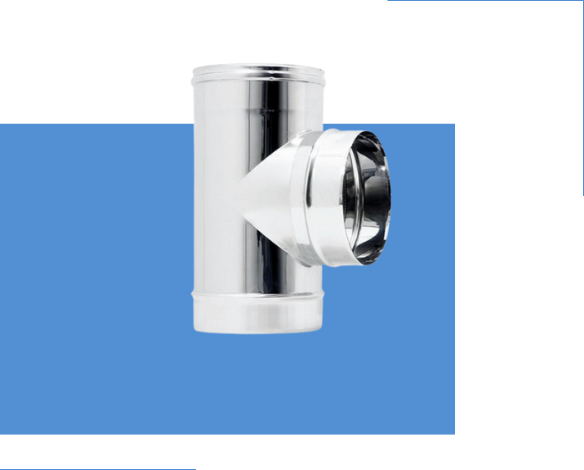

Raccordo TEE a 90° guarnito TPCL, 160 M/M/M
TA17010505 – RACCORDO A T 160MM NR. 1
TA17010303 – RACCORDO TEE A 90° GUARNITO TPCL, DN 125 M/M/M
Cos’è un kit di distribuzione aria canalizzata
Un kit di distribuzione aria canalizzata è l’insieme dei componenti — plenum, condotti, serrande motorizzate e diffusori — che porta l’aria trattata da un’unità di climatizzazione o VMC a ogni singola stanza, regolando il flusso zona per zona. Aeris Kit integra tutta questa componentistica in un unico sistema semplice da progettare e da installare, pensato per chi non ha spazio per un impianto idronico tradizionale o vuole evitare controsoffitti ribassati importanti.
Come funziona: plenum, serrande e regolazione per zona
Il cuore del sistema è il plenum, il collettore che riceve l’aria trattata e la smista verso i singoli ambienti. Su ogni uscita circolare del plenum è montata una serranda dotata di servomotore, che regola in modo indipendente l’afflusso d’aria per ogni zona: puoi climatizzare solo le stanze che servono, quando servono. Il sistema si integra con la termoregolazione cloud SINUM per un controllo ancora più preciso.
Una serranda di sovrapposizione installata sul plenum garantisce la corretta compensazione della pressione anche quando lavora una sola bocchetta di zona, evitando cali di rendimento o rumorosità anomala del sistema. Tutti i componenti vengono forniti con schemi di posa a prova di errore.
Componenti di qualità industriale
Aeris Kit seleziona solo marchi di primissima qualità: motori per serrande di livello industriale, unità canalizzate ad espansione diretta di aziende primarie come LG®, GREE® e Mitsubishi Electric, e diffusori a marchio MADEL, azienda leader nell’estetica dei diffusori, per un’integrazione architettonica impeccabile.
Canali microforati per applicazioni commerciali
Per ambienti commerciali e grandi altezze, Aeris Kit fornisce anche canali induttivi microforati in kit, disponibili in tutte le colorazioni RAL e nelle finiture rame, acciaio e verniciato trasparente — pensati per climatizzare grandi volumi con il massimo comfort e senza compromessi estetici.
Quando scegliere un sistema di distribuzione aria canalizzata
- Ristrutturazioni in centri storici o appartamenti con poco spazio, dove non c’è margine per un impianto idronico o per controsoffitti importanti
- Nuove costruzioni che vogliono un sistema smart e compatto fin dal progetto
- Locali commerciali e ambienti con altezze importanti, grazie ai canali microforati dedicati
Domande frequenti
Nella maggior parte dei casi sì, ma lo spessore richiesto da Aeris Kit è ridotto rispetto ai sistemi idronici tradizionali, il che lo rende adatto anche a ristrutturazioni con altezze limitate.
Il plenum è il collettore centrale a cui arrivano i condotti dell’unità di climatizzazione o VMC: da lì l’aria viene smistata verso le singole zone tramite le serrande motorizzate, permettendo una regolazione indipendente stanza per stanza.
Sì: ogni uscita del plenum ha una serranda motorizzata dedicata, che può essere gestita insieme alla termoregolazione a zone di Aeris Kit per un controllo indipendente di ogni ambiente.
Sì, per questi contesti Aeris Kit fornisce canali induttivi microforati, pensati specificamente per grandi altezze e ambienti commerciali, disponibili in diverse finiture estetiche.
Hai un progetto di ristrutturazione o una nuova costruzione con poco spazio per l’impianto? Contattaci per una valutazione tecnica gratuita.
